| 产品特性：分线 | 品牌：诺比防爆 | 材质：铝合金 |
| 管道口径：20mm | 管道厚度：3mm | 型号：BHC |
| 管道类型：燃气管道 | 特种设备制造许可证号：XK06-014-02509 | 订货号：1 |
| 加工定制：否 | 货号：1 | 使用温度范围：28℃ |
| 摩擦系数：1 | 磨损量：1 | 抗撞强度：1MPa |
| 适用流体：1 | 规格：1 | 是否跨境货源：否 |
防爆
1． 2结构概述
a． 穿线盒是按照GB3836.1~3爆炸性气体环境用电气设备***部分通用要求；第三部分增安型“e”标准规定要求设计制造，

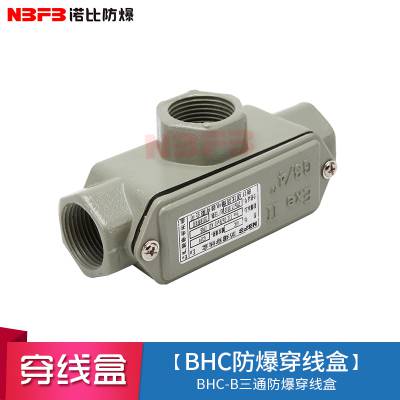

b． 穿线盒由ZL102外壳压铸成型，如需变径可***，壳与盖设有橡胶圈密封，采用螺栓紧固，用以防水；
c． 穿线盒按进口螺纹分为G15、G20、G25、G32、G40、G50、G70、G80八种；
d． 穿线盒按结构型式分为A、B、C、D、E、F、G、H八种。
3、外形及安装尺寸
进口螺纹 | L | W | H |
G15 | 110 | 54 | 44 |
G20 | 130 | 58 | 48 |
G25 | 154 | 64 | 54 |
G32 | 188 | 84 | 68 |
G40 | 216 | 100 | 84 |
G50 | 260 | 110 | 96 |
G70 | 316 | 130 | 110 |
G80 | 360 | 150 | 120 |
4、安装与维修
4．1安装前检查铭牌所列数据是否与实际使用情况相符；
4．2检查紧固件是否松动，如有松动须加以紧固；
4．3电缆穿入时，用钢管或压紧螺母旋紧，***良好的密封防水性能；
5、订货须知
订货时须写清穿线盒的完整型号、名称、规格及订货数量：
例：BHC-G15 A型防爆穿线盒，出线口螺纹为G15，直通100只。
