| 产品特性：防爆 | 是否进口：否 | 产地：温州 |
| 品牌：NBFB | 型号：BXMD | 加工定制：是 |
| 安装方式：立式、挂式 | 回路数：1，2,3,4,5,6 | 开关排数：1,2 |
| 功能类型：照明 动力 | 颜色：大理石灰 | 壳体防护等级：IP54 |
| 面盖材质：钢板焊接 | 规格尺寸：非标定制 | 板材厚度：4mm |
| 额定电流：10-630AA | 短路关合电流：1KA | 外形尺寸：400*500*200mm |
| 产品认证：CQC | 系列：柜体 | 外壳材质：钢板 |
| 物料编号：001 | 最小包装数：1 | 规格：待定 |
| 是否跨境货源：否 |

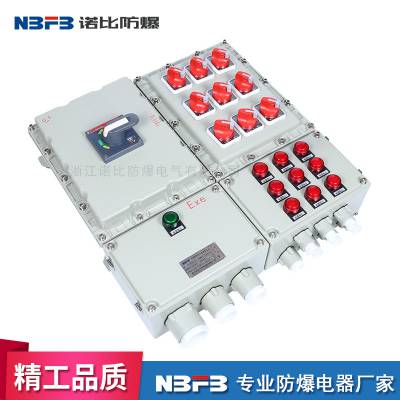

BXM（D）系列防爆照明（动力）配电箱
使 用 说 明
1、 用途、工作条件
1．1用途
BXM（D）系列防爆照明(动力)配电箱(以下简称配电箱），适用于II类B级或C级，T1-T4组以下级别、组别的含有爆炸性气体环境危险场所的1区、2区，用于交流50Hz、额定电压220或380V的线路中，用于控制电动机的起动、停止，也可用于远距离控制电动机，具有过载、短路保护功能。
2、工作条件
a． 海拔不超过1800m；
b． 周围空气温度不高于+40℃，不低于-20℃,24小时内平均值不超过+35℃；
c． 周围空气相对湿度不超过95%（+25℃）；
d． 在无破坏绝缘的气体或蒸气的环境中；
e． 污染等级：3级；
f． 安装类别：II、III类；
g． 用于户外的配电箱，太阳辐射1120W/㎡，降雨强度6mm/min；
h． 无***摇动和剧烈的冲击振动的地方；
2、 结构与特点
本配电箱是按照GB3836.1-2010《爆炸性气体环境用电气设备 ***部分：通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备 ***部分：隔爆型“d”》、GB3836.3-2010《爆炸性气体环境用电气设备 第三部分：增安型“e”》标准设计制造，
A、外壳采用铸铝合金压铸成型，表面喷塑。主腔采用隔爆型结构，接线腔增安型结构。内可选配装断路器、交流接触器、热继电器、变压器、熔断器、传感器、Ex防爆控制按钮、信号灯、转换开关等。配电箱采用模块化设计，各种回路可以自由组合，电器元件选型可由用户而定，其结构紧凑、外形美观。进出线采用钢管或电缆布线均可，进出线口方向可由用户要求而定。
B、非标配电箱：外壳采用钢板焊接成型，表面喷塑。分主腔和接线腔，均采用隔爆型结构，内可选装高分断断路器、交流接触器、热继电器、控制按钮、信号灯等元件，通过操作壳盖上的手柄实现分合，动作性能可靠，并设有指示灯。进出线采用钢管或电缆布线均可，进出线口方向及内部元件可由用户要求而定。
3、 主要技术参数
型 号 | 额定电压（V） | 主回路额定电流（A） | 支 路 数 | 支路额定电流（A） | 防爆标志 |
BXMD□-4 BXMD□-8 BXMD□-12 BXMD□-4K BXMD□-12K | 220 380 | 10-1000 | 4 8 12 4 8 12 | 3-630 | ExdeIIBT4 ExdeIICT4 ExdIIBT4 |
4、拼装方式可根据用户要求而定，按用户提供的线路图进行设计。
5、安装与使用
5．1安装使用产品前应检查铭牌上的技术数据与使用情况是否相符；
5．2安装及维修前必须切断前级电源；
5．3进、出线电缆穿过橡胶密封圈，须用垫圈及压紧螺母压紧，***密封及电缆不得松动；
5．4密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换，以确保防爆性能可靠；
5．5维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀，并定期涂204-1防锈油；
5．6配电箱在使用过程中要定期检查，以***其良好运行；
5．7非专业人员严禁开盖维修、检查。
6、订货需知
订货时应指出产品的完整型号、名称、规格及订货数量。例如：
BXM（D）-12K，防爆照明(动力)配电箱,总开关100A，分开关10A，50台
