| 产品特性：防爆 | 是否进口：否 | 产地：温州 |
| 品牌：NBFB | 型号：bzc | 加工定制：是 |
| 安装方式：挂式、立式 | 回路数：1、2、3 | 开关排数：1 |
| 功能类型：防爆仪表 | 颜色：大理石灰 | 壳体防护等级：IP65 |
| 面盖材质：铝合金 | 规格尺寸：非标定制 | 板材厚度：6mm |
| 额定电流：10A | 短路关合电流：1KA | 外形尺寸：300*400*500mm |
| 产品认证：CQC | 系列：防爆 | 外壳材质：铝合金 |
| 物料编号：1 | 最小包装数：1 | 规格：1 |
| 是否跨境货源：否 |

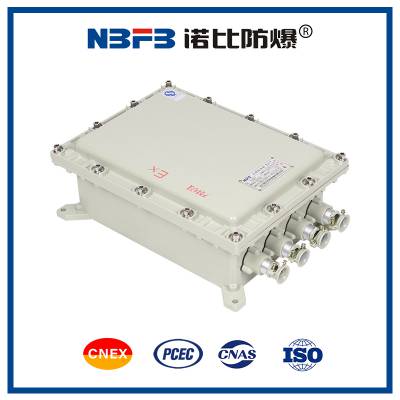

BJX系列防爆接线箱
使 用 说 明
1、 用途和工作条件
1．1用途
BJX系列防爆接线箱（以下简称接线箱），适用于II类、B级、C级T6组以下级别组别的含有爆炸性气体混合物的场所中，在交流50Hz、额定电压380V、额定电流至1000A以下电路，作为连接各种电气设备接线、分线使用。
1．2工作条件
a． 海拔不超过2000m；
b． 周围空气温度不高于+60℃，不低于-40℃；
c． 空气相对湿度不大于90%（+20℃时）；
d． 垂直安装倾斜度不大于5°；
e． 无明显摇动和强烈冲击振动的地方；
f． 无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中；
g． 无滴水和其它液体侵入的地方；
2、 结构与特点
2．1型号含义
BJX - □/□ D□/□ L□/□ X□/□ R□/□
进线口数/螺纹
右进线
进线口数/螺纹
下方进线
进线口数/螺纹
左方进线
进线口数/螺纹
上方进线
额定电流
端子数量
接线箱
2．2主要技术参数见表：
额定电压（V） | 额定电流（A） | 防爆标志 | 进出线口螺纹 |
380 220 | 10、20、30、40、50、60、80、100、120、150、200 | ExeIIT6 ExedIICT6 ExdIIBT6 ExdIICT6 | G15 |
G20 | |||
G25 | |||
G32 | |||
G40 | |||
G50 | |||
G70 | |||
G80 |
2．2结构概述
a． 接线箱按照GB3836.1~3-2000标准要求设计制造，
b． 接线箱可采用ZL102铸铝合金铸造成型，或采用高强腐不锈钢板焊接而成，或经济型的钢板焊接而成，进出线口方向、数量、端子数及公称直径可根据用户要求任意变化，钢管布线和电缆布线均可，电缆布线须配备电缆夹紧密封接头。
3、安装与维修
3．1安装前应检查铭牌上的技术数据是否与实际使用情况相符；
3．2检查所有紧固件是否有松动现象，如有松动应加以紧固；
3．3接线箱的内外接地必须良好可靠；
3．4安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧，***密封及电缆不得松动，不使用的接线口应用密封圈和金属垫片加以封堵；
3．5维修检查时必须先断开电源后方可开盖；
4、订货须知
订货时应写清接线箱的完整型号、名称、规格及订货数量。
例：BJX-20/30防爆接线箱，端子数为20个、额定电流为30A、上方进线、进线口螺纹1*G20，1个，下方出线，出线口螺纹2*G15，4个。50台
